宇宙用コネクタ・シールドケーブルハーネス・編組シールド・HDRM

宇宙用コネクタ・保持リリース機構

フライト/展開実績

NASA・ESA・JAXAなど宇宙用途

• フライト / 展開実績
• 宇宙用 ケーブルハーネス製造
• 宇宙搭載機器コネクタ

非火工式保持リリース機構

06シリーズ　HDRM

特長

• ヒューズ線技術分割スプール方式採用冗長性タイプ / 非冗長性タイプ
• ユーザーで部品交換・保守が可能広範囲の使用温度
• 5A 通 電 稼 働 稼働時の低衝撃
• スペースグレード材使用
• ミリネジ / 雄ネジ変更対応可
• コネクタ化対応可 ( ストレート取付/垂直取付型 )
• 本体 / フランジ形状変更・抵抗追加などのカスタマイズ柔軟対応ピンプラー・ピンプッシャあり
• 展開実績あり

適用先例

• ソーラーパネル
• 展開ブーム/マスト
• アンテナ
• リフレクタ

スペースワイヤコネクタ付きケーブル

フライト用

地上試験用 SpaceWire

宇宙ネットワークノード相互間接続

• 宇 宙ミッション成功の一つとして、高信頼のデータ転送は欠かせません。Glenair コネクタ 付きスペースワイヤコネクタ付きケーブルは、データ I/F 通信規格 ECSS-E-ST-50-12C を 満足するよう忠実に製造しています。
• クロストーク、スキュー、信号減衰を最小限に減少し、最大400Mbpsの双方向 高速データ 転送を提供します。低電圧差動信号 (LVDS)のシリアル相互間接続 により、コストを抑え たデータ転送ケーブルとなります。様々な衛星プロジェクトにおけるデータ転送において、 特別設計の必要なく組み込むことが可能となります。
• Glenairコネクタ付きスペースワイヤケーブルハーネスには、延伸ポリテトラフルオロエチ レン (ePTFE) 被覆の高性能ケーブルを採用しています。これにより、LVDS信号の低損失 伝送が可能となり、データ転送速度を最大限に保つことができます。製作期間を長くする ことなく、標準のハードウェアプロトコルが適用できます。

グレンエアのフレキシブル基板-リジッド

グレンエアのフレキシブル基板/リジッド・フレキシブル基板/リジッド基板は、 グレンエア独自
コネクタを実装することで、
より小型軽量化に貢献し、
容易な艤装作業を可能にする製品ラインアップです

宇宙グレード-光コネクタ

衛星間通信向け
MTフェルール内蔵D38999光コネクタ
Eye-Beam™ Powerハイパワー光コネクタ

806シリーズ
小型38999コネクタ

厳しい振動や衝撃を有する過酷
環境や高電圧・高度浸漬などの
高高度非与圧エリアなどに使える
超小型耐環境丸型コネクタ

SuperNine® D38999 シリーズIII
先進性能コネクタシリーズ

Q P L 品より優 れているコネクタ。S u p e r N i n e ® は、業 界 最 先 端 の D 3 8 9 9 9 シリー ズ I I I 準 拠 の コ ネクタシリー ズ で す。防 水 I P 6 8 の 耐 環 境 型 か ら EMIフィルター/EMPフィルター型、高嵌合耐久性や複数の基板実装形態まで、 D 3 8 9 9 9 の 技 術 を 標 準 化 する 航 空・宇 宙・防 衛 用 途 に S u p e r N i n e ® を ご 提 案します。カタログ 品としてのソリューションを 展 開 するG l e n a i r の ビジネスモデルである幅 広 い 製 品 群 により、インターコネクトシステムの 性能向上、広範囲に渡る電気的や機械的性能の問題の解決に貢献します。 S u p e r N i n e ® シリーズ に は 、導 入 からメン テナンス を 含 め たトー タル コスト削 減 に 役 立 つ 高 耐 久 性 型 や 防 水 型 、編 組 シ ー ルド 処 理 簡 素 型 、 9 0° ライトアング ル の 省 ス ペ ースコブラ型 、ランヤ ードコネクタ、複 数 の スタンド オフ 付 き 基 板 実 装 型 、ギ ガ ビットイ ー サ ネットや U S B 、H D M I などを 伝 送 で きる 高 速 伝 送 型 、光 ファイバ ー 型 、ガラス ハ ーメチックや 樹 脂 軽 量 ハ ーメチックC O D E R E Dシリーズ、バ ルクヘッドフィードスル ー、 コネクタセーバーを短納期対応に G l e n a i rの献身的 サービスのサポートで ご提供します。

SuperNine® 分離補助機構付き
ブラインドメイト方式QDコネクタ

グレンエアのブラインドメイト方式QDコネクタは、D38999 の
耐環境性能・電気的及び機械的特性を持ち、両端
パネルマウントの用途において、
フロートマウント対応も
兼ね備えた ITAR規制のない断間分離、衛星放出の用途に
有効なコネクタシリ ーズです

HiPer-Dコネクタ

Glenair HiPer-D コネクタは、MIL-DTL-24308準拠のDサブコネクタで、より優れた性能を持っています。プレス加工で組立られた通常のDサブとは異なりHiPer - Dコネクタは、切 削 一 体 加 工シェルでできており、定 格 2 0 0°C の 連 続使用温度の性能とコネクタ内蔵のEMIバネによるEMI保護性能を持っております。また 、耐 環 境 性 保 護として、航 空 宇 宙グレ ードシリコンゴ ム のグロメットやインターフェイシャルシー ル (アウトガス 処 理 対 応 可 能 ) を 採 用しております。このHiPer-Dコネクタは、MIL-DTL-24308規格Dサブコネクタと互換性があります。

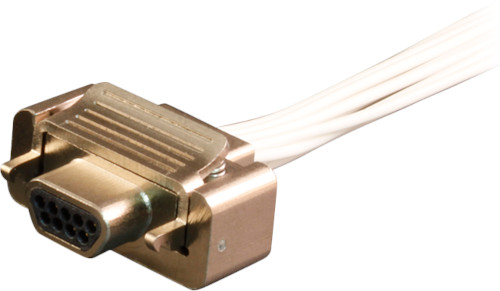

Micro-D コネクタ

MWDMシリーズ

ツイストピンコンタクト構造
MIL-DTL-83513規格適合 Micro-D コネクタ
優れた嵌合性能且つ最小接触抵抗を実現

791シリーズ 小型角形コネクタ

NASA Orionプロジェクト向けに開発 2U・3Uラックマウント用にブラインドメイト設計 791シリーズ高信頼性圧着式小型角形 コネクタは、Dサブより小型であることから、 レーダーや衛星通信、宇宙船、航空機用 アビオニクスや電源分配装置、衛星向け機器にも 最適なコネクタです

Nano コネクタ

MIL-DTL-32139 Nano コネクタは 0.635mmピッチの超小型高密度コネクタです。 定格電流1AでAWG30ワイヤ付きや基板用 が あります。QPL品だけでなく、丸型などのCOTS品や 様々なご要望にお応えいたします。

HDスタッカー

高密度・圧入式スタッキングコネクタ

宇宙システム・キューブサット・アビオニクス向け PCI接続スタッキングコネクタ

マイクロ波・ミリ波製品

宇宙グレード

マイクロ波/ミリ波同軸コネクタ

同軸ケーブルアッセンブリ

EMI/EMP フィルターコネクタ

平面コンデンサアレイのEMIフィルター コネクタとTVSダイオード内蔵の EMPコネクタはカタログ品だけでなく カスタマイズに柔軟に応じます。

ハーメチックコネクタ

高性能ガラス技術及び樹脂封止技術で ガスや粒子、湿気の侵入を防ぐ 優れた高気密性を有する特殊なコネクタ

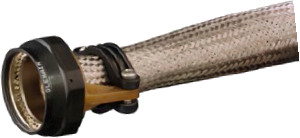

ArmorLite™

ニッケルクラッドステンレス鋼

編組シールド

アーマーライトは拡張性・可とう性・高強度な 導電性を持つステンレス鋼製の編組シールド チューブで、EMI/RFI対策に とても優れた製品です。形態としては チューブ形以外にテープ、後付けタイプが あり、様々な御要望にお応えできます。

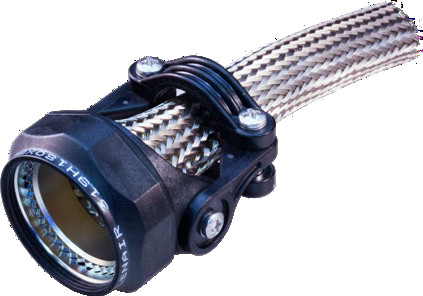

バックシェル
コネクタアクセサリ

丸型・角型コネクタ用

腐食耐性, 軽量化, 耐環境堅牢性,革新的設計

Glenairで は、宇 宙 機 に お けるデ ータ・映 像・制 御 通 信 に 高 性 能 な 機 械 的・ 電 気 的 な 要 求 が 求 め ら れ 、そ の 要 求 事 項 に つ い て 熟 知 して い ま す。 宇 宙 関 連 の インターコネクトケーブ ル の 構 成 品 に は 、バックシェル が 含まれ 材 料 の 特 殊 処 理 や 嵌 合 時 に お ける精 密 なインターフェースを必 要とします。 ロケットによる打ち上 げ により宇 宙 機 や 人 工 衛 星 などに激しい 振 動 や 衝 撃 が 伝 わり、厳しい 温 度 環 境 、腐 食 環 境 、そしてか なりの 音 響 負 荷もか かります。 そ の 中 で 、小 型 化 や 重 量 軽 減 を 必 要 と さ れ る こ と が あ り ま す 。 これら全て Glenair が得意とする課題です。
